變壓器的繞組有什么作用？如何分類的？
發布時間：
2022-09-20
來源：
電氣圈
有關變壓器繞組的作用，繞組是變壓器輸入與輸出電能的電氣回路，繞組通常分為層式與餅式兩種，二者性能不同，作用也各異。
變壓器的繞組
繞組是變壓器輸入與輸出電能的電氣回路，是變壓器的基本部件，由銅、鋁質的圓、扁導線繞制，再配置各種絕緣件組成。
兩組繞有導線之線圈，并且彼此以電感方式稱合一起。當一交流電流(具有某一已知頻率)流于其中之一組線圈時，于另一組線圈中將感應出具有相同頻率之交流電壓，而感應的電壓大小取決于兩線圈耦合及磁交鏈之程度。
繞組是變壓器的電路部分，它是用雙絲包絕緣扁線或漆包圓線繞成。
變壓器的基本原理是電磁感應原理，現以單相雙繞組變壓器為例說明其基本工作原理:當一次側繞組上加上電壓ú1時，流過電流í1，在鐵芯中就產生交變磁通?1，這些磁通稱為主磁通，在它作用下，兩側繞組分別感應電勢é1，é2，感應電勢公式為：E=4.44fN?m
式中：E--感應電勢有效值
f--頻率
N--匝數
m--主磁通最大值
由于二次繞組與一次繞組匝數不同，感應電勢E1和E2大小也不同，當略去內阻抗壓降后，電壓ú1和ú2大小也就不同。
當變壓器二次側空載時，一次側僅流過主磁通的電流（í0），這個電流稱為激磁電流。當二次側加負載流過負載電流í2時，也在鐵芯中產生磁通，力圖改變主磁通，但一次電壓不變時，主磁通是不變的，一次側就要流過兩部分電流，一部分為激磁電流í0，一部分為用來平衡í2，所以這部分電流隨著í2變化而變化。當電流乘以匝數時，就是磁勢。
上述的平衡作用實質上是磁勢平衡作用，變壓器就是通過磁勢平衡作用實現了一、二次側的能量傳遞。
變壓器技術參數 對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示.如電源變壓器的主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能，對于一般低頻變壓器的主要技述參數是：變壓比、頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等。

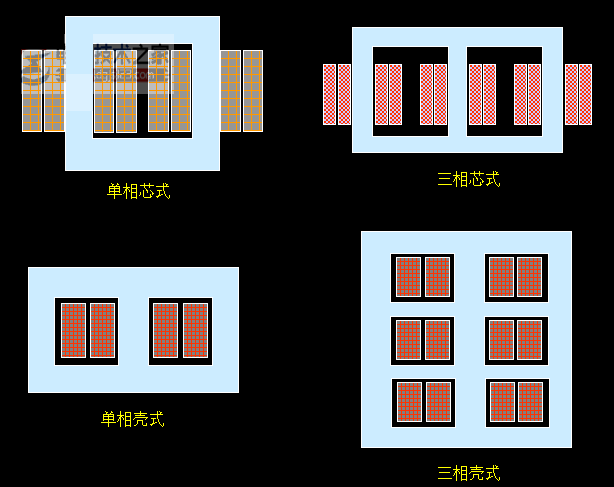

變壓器繞組的分類
變壓器的繞組一般分為層式與餅式兩種。
層式繞組結構緊湊，生產效率高，耐受沖擊電壓的性能好，但其機械強度差；餅式繞組散熱性能好，機械強度高，適用范圍大，但其耐受沖擊電壓的性能差。
變壓器繞組分類有哪些？
繞組是變壓器的電路部分，通常采用絕緣銅線或鋁線繞制而成，匝數多者稱為高壓繞組，匝數少者稱為低壓繞組。按高壓繞組和低壓繞組相互間排列位置的不同，可分為同心式和交疊式兩種。
1、同心式繞組它是把一次、二次繞組分別繞成直徑不同的圓筒形線圈套裝在鐵心柱上，高、低壓繞組之間用絕緣紙筒相互隔開。為了便于絕緣和高壓繞組抽引線頭，一般是將高壓繞組放在外面。同心式繞組結構簡單，繞制方便，故被廣泛采用。按照繞制方法的不同，同心式繞組又可分為圓筒式、螺旋式、連續式和糾結式等幾種。
2、交疊式繞組它是把一次、二次繞組按一定的交替次序套裝在鐵心柱上。這種繞組的高、低壓繞組之間間隙較多。因此絕緣較復雜、包扎工作量較大。其優點是機械性能較高，引出線的布置和焊接比較方便，漏電抗也較小，故常用于低電壓、大電流的變壓器（如電爐變壓器、電焊變壓器等）。
